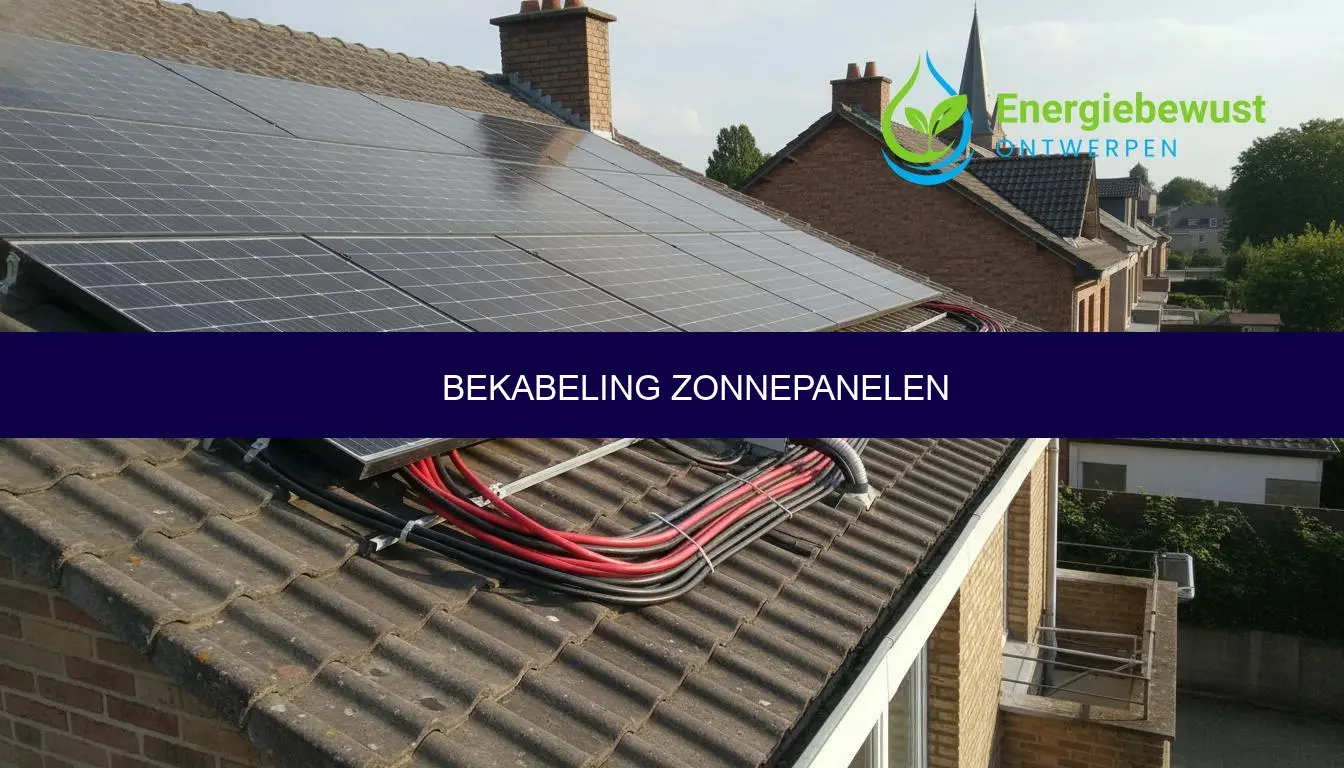

De juiste bekabeling voor zonnepanelen bestaat uit PV1-F DC-kabels van 4 – 6 mm² met MC4-connectoren tussen panelen en omvormer, XVB of XGB AC-kabels van 3G4 – 3G6 mm² tussen omvormer en zekeringkast, en een aarding van minimaal 6 mm² volgens AREI en IEC 60364-7-712. In dit artikel lees je hoe je secties dimensioneert op spanningsval, welke normen en keuring gelden, hoe je DC en AC veilig routeert, welke overspanningsbeveiliging nodig is, en hoe je fouten met connectoren vermijdt. Je krijgt ook tabellen voor kabelkeuze, voorbeelden met verliesberekening, aandachtspunten voor micro-omvormers en 1-fase of 3-fase netten, plus indicatieve kosten en documentatie-eisen.
Welke onderdelen omvat de bekabeling van zonnepanelen in België in 2026?
De bekabeling van zonnepanelen omvat DC-bekabeling panelen-omvormer, AC-bekabeling omvormer-zekeringkast, aarding en equipotentiale verbinding, en optionele data voor monitoring. Deze onderdelen verbindt de installatie-onderdelen elektrisch, beperkt verliezen en beveiligt tegen fouten en overspanning volgens AREI en IEC 60364-7-712.
- DC-bekabeling verbindt strings met de omvormer met PV1-F kabels volgens EN 50618.
- AC-bekabeling voert vermogen naar de zekeringkast via XVB of XGB.
- Aarding verbindt frames, geleiders en omvormer met de aardlus met minimaal 6 mm².
- Data gebruikt UTP CAT6 of Modbus voor logging en sturing.
Deze indeling sluit aan op de materiaalselectie, normconforme montage en keuring. De pagina over installatie en budget van PV helpt bij context en planning.
Praktische gids voor zonnepanelen
Welke normen en definities gelden voor PV-bekabeling?
- AREI Belgisch reglement voor elektrische installaties, met eisen voor secties, beveiliging en scheiding.
- EN 50618 definieert PV1-F kabels voor DC. Eisen: UV-bestendig, ozonbestendig, H1Z2Z2-K mantel, 90 °C continu.
- IEC 62852 bepaalt eisen voor MC4-connectoren.
- IEC 60364-7-712 behandelt PV-specifieke installatie-eisen.
Welke materialen horen standaard bij PV-bekabeling?
- PV1-F 4 – 6 mm² rood en zwart voor DC.
- XVB/XGB 3G4 – 3G6 mm² voor AC 1-fase, 5G4 – 5G6 mm² voor 3-fase.
- MC4-connectoren en afgedichte dakdoorvoer.
- SPD type 2 voor AC en DC indien vereist.
Welke DC-kabel gebruik je tussen panelen en omvormer?
De DC-kabel tussen panelen en omvormer is een PV1-F DC-kabel conform EN 50618 met MC4-connectoren, doorgaans 4 mm² of 6 mm². Deze kabel voldoet aan eisen voor temperatuur, UV en halogeenvrije mantel en beperkt spanningsval.
- Spanningsklasse tot 1000 V DC residentieel.
- Temperatuur -40 tot +90 °C continu, 120 °C kortstondig.
- Montage in UV-zone op dak met klemmen en bochtenradius volgens datasheet.
Wat betekent PV1-F volgens EN 50618 in de praktijk?
PV1-F duidt een H1Z2Z2-K kabel aan met fijnaderige kopergeleider, dubbel geïsoleerd, UV-bestendig en vlamvertragend. Deze eigenschap garandeert duurzaamheid op dak.
Welke doorsnede kies je voor DC bij stroom en lengte?
De doorsnede volgt uit stroom per string en lengte heen-en-terug. Richtwaarde bij < 1.5 procent spanningsval.
De richtlijnen voor de meest voorkomende situaties staan hieronder.
Stringstroom Isc (A) | Trajectlengte lus Ltot (m) | Stringspanning (V) | Aangeraden sectie (mm²) |
|---|---|---|---|
11 – 12 | tot 30 | 500 – 700 | 4 |
11 – 12 | 30 – 60 | 500 – 700 | 6 |
13 – 15 | tot 25 | 500 – 700 | 6 |
13 – 15 | 25 – 50 | 500 – 700 | 10 indien vereist |
Welke connectoren en gereedschap zijn vereist op DC?
- MC4 of gelijkwaardig conform IEC 62852, IP67.
- Krimptang met ratel en juiste bek voor 4 – 6 mm². Trekproef minimaal 200 N voor 4 mm².
- Niet-mixen van connectormerken om contactweerstand te beperken.
Hoe voer je DC door dak en gevel zonder risico?
- Dakdoorvoer met waterdichte manchet, mechanische bescherming in buis.
- Brandlast beperken door korte binnenroutes en HFFR-mantels.
- Labelen van plus en min bij omvormer en verdeler.
Hoe dimensioneer je de DC-kabeldoorsnede op spanningsval en temperatuur?
De DC-sectie volgt uit spanningsval doel 0.5 – 1.5 procent, stroom, luslengte en temperatuurfactor. Deze aanpak beperkt productieverlies en verhoogt veiligheid.
- Doel kies ΔV ≤ 1.5 procent van Vstring.
- Bereken R/m. Voor koper geldt ρ ≈ 0.0175 Ω·mm²/m. R/m = ρ / sectie.
- Looplengte Ltot is heen + terug.
- ΔV = I × R/m × Ltot.
- Corrigeer voor temperatuur en bundeling volgens kabelblad.
Een rekenvoorbeeld illustreert de keuze.
Wat is een rekenvoorbeeld bij 12 A en 40 m lus?
Bij 12 A, Vstring 600 V, Ltot 40 m. Voor 4 mm² is R/m = 0.0175/4 = 0.004375 Ω. ΔV = 12 × 0.004375 × 40 = 2.1 V of 0.35 procent. 4 mm² volstaat ruimschoots. Bij 6 mm² daalt ΔV tot circa 0.23 procent.
Welke temperatuurfactor pas je toe op een zonnig dak?
Bij hoge daktemperaturen stijgt weerstand. Gebruik een correctiefactor 0.9 – 0.95 voor 70 – 90 °C om effectieve stroomdraagbaarheid te bepalen. Deze factor verkleint de toelaatbare stroom per sectie.
Hoe ga je om met bundeling van meerdere strings?
Bij bundeling in goot of buis daalt warmteafvoer. Pas bundelfactor toe volgens datasheet. Leg indien mogelijk gescheiden trajecten of vergroot sectie één stap.
Welke AC-kabel hoort tussen omvormer en zekeringkast?
De AC-kabel tussen omvormer en zekeringkast is XVB of XGB met 3G4 – 3G6 mm² bij 1-fase en 5G4 – 5G6 mm² bij 3-fase, afgestemd op stroom, lengte en beveiliging. Deze keuze beperkt spanningsstijgingen die tot 253 V leiden en garandeert conformiteit met AREI.
De richttabel hieronder helpt bij selectie voor residentiële omvormers.
Inverter AC-vermogen | Nominale AC-stroom | Trajectlengte | 1-fase sectie | 3-fase sectie |
|---|---|---|---|---|
3.68 kW | 16 A | tot 20 m | 3G2.5 | 5G1.5 |
3.68 kW | 16 A | 20 – 35 m | 3G4 | 5G2.5 |
5 kW | 22 A 1-f | tot 25 m | 3G4 | n.v.t. |
5 kW | 8 A per fase 3-f | tot 35 m | n.v.t. | 5G2.5 |
6 kW | 26 A 1-f | tot 30 m | 3G6 | n.v.t. |
8 – 10 kW | 12 – 16 A per fase | tot 40 m | n.v.t. | 5G4 – 5G6 |
Welke automaat en differentieel schakel je voor PV?
- Automaat met karakteristiek C afgestemd op maximale AC-stroom van de omvormer.
- RCD type A is gangbaar. Sommige omvormers vereisen type B of ingebouwde DC-lekdetectie volgens fabrikant.
- Eigen kring voor de PV-omvormer in de zekeringkast.
Veiligheidscoördinatie bij werken
Hoe houd je AC-spanningsstijging onder controle?
Beperk lengte, vergroot sectie bij lange trajecten en verdeel injectie over drie fasen waar mogelijk. Deze maatregelen verkleinen de kans op uitschakeling boven 253 V.
Hoe aard je een PV-installatie en welke geleidersecties gebruik je?
De aarding van een PV-installatie gebruikt een aardingsgeleider van minimaal 6 mm² Cu voor frames en omvormer, met equipotentiale verbinding naar de aardlus. Deze verbinding reduceert aanraakspanning en garandeert foutafvoer volgens AREI.
- Frames per rij verbinden met aardbruggen en doorverbinden naar centrale aardrail.
- Omvormer aarden via netsnoer en extra potentiaalverbinding indien aanwezig.
- Micro-omvormers aarden via AC-trunk en frameverbinding.
Doorvoeren luchtdicht afwerken
Hoe voer je equipotentiale verbindingen correct uit?
Gebruik geperste klemmen of roestvaststalen tandringklemmen op het frame. Bescherm koperen verbinding tegen corrosie met geleidende pasta indien vereist.
Welke documentatie leg je vast over aarding?
Noteer meetwaarden van spreidingsweerstand, gebruikte secties en locaties van verbindingen. Voeg schema en foto toe aan het dossier voor de keuring.
Voorbeeld van inspectieprotocol
Heb je overspanningsbeveiliging en bliksembeveiliging nodig bij PV?
Een PV-installatie vereist vaak SPD type 2 op AC en DC afhankelijk van risico, kabellengte en netinfrastructuur. Deze beveiliging beperkt schade door overspanning en beschermt elektronica.
- AC-SPD type 2 in de hoofdverdeler wanneer reeds voorzien of volgens risicobeoordeling.
- DC-SPD type 2 nabij de omvormer bij lange buitentrajecten of verhoogd bliksemrisico.
- Aansluitleidingen kort houden met lage impedantie en juiste doorsnede.
Wat doe je bij lokale netspanning dicht bij 253 V?
Vergroot AC-sectie, verkort traject, schakel 3-fase omvormer in, en activeer Volt-Var of Volt-Watt functies indien beschikbaar. Deze acties stabiliseren de spanning.
Welke bekabeling geldt bij micro-omvormers en power optimizers?
Bij micro-omvormers verloopt de dakbekabeling primair via AC-trunk met aftakkingen per paneel, terwijl power optimizers nog steeds DC-seriestringen gebruiken. Deze topologie verandert sectiekeuze en beveiliging.
- Micro gebruikt 230 V of 3-fase trunk, sectie volgens totale stroom op tak.
- Optimizers behouden PV1-F DC tussen panelen en centrale omvormer.
- Connectoren blijven conform IEC 62852 of fabrikant-specifiek.
Combinatie met 3-fase systemen
Hoe borg je selectiviteit en beveiliging bij micro-AC-trunks?
Begrens lengte, kies sectie op totale stroom en plaats aftakdozen met IP67 op dak. Voorzie een eigen automaat en RCD per string of trunk.
Hoe werkt bekabeling op 230 V 3-f en 400/230 V netten in België?
Bekabeling op 3×230 V en 3×400/230 V vereist een 3-fase omvormer met gebalanceerde injectie en een 5G of 3G sectie passend bij nettype. Deze keuze verdeelt stroom over fasen en vermindert uitschakelen door overspanning.
- 3×400/230 V gebruikt 5G-kabel met nulleider.
- 3×230 V gebruikt 3G-kabel zonder nulleider, volgens omvormerspecificatie.
- Fasebalans optimaliseert netspanning tijdens piekproductie.
Welke rol speelt de DSO-registratie en keuring?
Registratie binnen 30 dagen en positieve keuring activeert injectie en prosumentinstellingen. Dit verhoogt veiligheid en netstabiliteit.
Kader rond energiecertificaten
Hoe routeer en bescherm je kabels op dak en binnenruimte?
Routeer kabels via kabelgoten, UV-bestendige leidingen en brandwerende doorvoeren, met trekontlasting en minimale bochtradia. Deze aanpak verhoogt levensduur en reduceert storingen.
- Op dak kabelclips elke 40 – 60 cm, geen waterzakken, drupbocht voor invoer.
- Binnen in buis of goot, scheiding laagspanning-data minimaal 5 cm.
- Markering met duurzame labels op beide uiteinden.
Welke minimale bochtradius houd je aan?
Gebruik minimaal 4 x buitendiameter voor PV1-F en volg kabelblad voor XVB/XGB. Kleinere bochten verhogen aderbreukrisico.
Welke veelgemaakte bekabelingsfouten veroorzaken verlies of uitval?
Veelgemaakte fouten zijn mismatched MC4, te kleine secties, lange AC-trajecten zonder compensatie, onvoldoende aarding en geen SPD bij risico. Deze fouten verhogen contactweerstand, veroorzaken spanningsstijging en verkorten levensduur.
- Mengen van connectormerken leidt tot hogere overgangsweerstand en hotspots.
- Geen drupbochten creëert waterinsijpeling.
- AC 3G2.5 op 5 kW 1-fase en 30 m traject verhoogt spanningsstijging richting 253 V.
Wat kosten PV-kabels en toebehoren in 2026 in België?
De materiaalkosten voor bekabeling liggen typisch tussen €250 – €650 per woninginstallatie, afhankelijk van lengte, secties en beveiligingen. Dit omvat DC, AC, aarding en connectoren.
- PV1-F 4 – 6 mm² 0.9 – 2.5 €/m.
- XVB/XGB 3G4 – 3G6 2.5 – 5.5 €/m.
- MC4-sets 5 – 12 € per paar.
- SPD type 2 DC of AC 70 – 180 € per stuk.
- RCD type A 30 – 80 € en automaat C 12 – 35 €.
Hoe verloopt keuring, aanmelding en documentatie van de bekabeling?
Keuring en aanmelding bestaan uit visuele controle, metingen en registratie bij de netbeheerder binnen 30 dagen. Dit proces bevestigt conformiteit met AREI en IEC 60364-7-712.
- Documenten eendraadschema, situatieschema, keuringsrapport, omvormerfiches en datasheets van kabels.
- Metingen isolatieweerstand, aardingsweerstand, RCD-test en polariteit.
- Aanmelding activeert injectie en tariefafspraken.
Welke statistieken illustreren het belang van juiste bekabeling?
- 0.5 – 1.5 procent extra opbrengst door lagere DC-verliezen met juiste sectie.
- Tot 253 V is bovengrens van 230 V +10 procent. Te dunne AC-sectie verhoogt uitschakelkans.
- 10 – 15 A is gangbare Isc per string, leidend voor DC-sectie.
Batterij helpt pieken afvlakken
Welke kabelkeuzes pas je toe bij thuisbatterijen en sturing?
Een thuisbatterij gebruikt AC-gekoppelde bekabeling met 3G4 – 3G6 mm² of datakabels voor sturing. Deze integratie spreidt injectie en verhoogt zelfverbruik.
- AC-gekoppeld via eigen automaat en RCD.
- Data UTP CAT6 tussen omvormer, batterij en meter.
- Load control via P1 of Modbus.
Welke merken en oplossingen bestaan binnen het portfolio?
Powerwall 3, BYD en SolarEdge bieden AC-gekoppelde integraties met slimme sturing. De bekabeling voldoet aan dezelfde AREI-principes.
Samengevat levert correcte bekabeling voor zonnepanelen hogere opbrengst, stabielere netspanning en een geslaagde keuring. De kern bestaat uit PV1-F 4 – 6 mm² op DC, XVB/XGB 3G4 – 3G6 of 5G4 – 5G6 op AC, aarding 6 mm², passende RCD en SPD. Dimensioneer secties op < 1.5 procent spanningsval, houd trajecten kort en gebruik gecertificeerde MC4. Energie Bewust Ontwerpen begeleidt je van materiaalkeuze tot keuring en aanmelding met aandacht voor AREI en IEC 60364-7-712. Vraag nu advies of een offerte op maat en leg de basis voor een veilige, rendabele PV-installatie.
Energie Bewust Ontwerpen | Project starten met zonnepanelen | Premies en steun
Welke kabel gebruik je tussen zonnepanelen en de omvormer?
De kabel tussen zonnepanelen en omvormer is PV1-F conform EN 50618, meestal 4 – 6 mm² met MC4-connectoren. Deze keuze beperkt spanningsval en weerstaat UV en temperatuur.
Welke kabel hoort tussen omvormer en zekeringkast?
De kabel tussen omvormer en zekeringkast is XVB of XGB, bij 1-fase doorgaans 3G4 of 3G6 mm² en bij 3-fase 5G4 of 5G6 mm², afgestemd op stroom en lengte.
Hoe dik moet de aardedraad zijn bij zonnepanelen?
De aardedraad voor frames en omvormer gebruikt minimaal 6 mm² Cu met equipotentiale verbinding naar de aardlus volgens AREI.
Waarom schakelt mijn omvormer uit bij 253 V?
De omvormer schakelt uit wanneer de netspanning de bovengrens 253 V overschrijdt. Een te lange of te dunne AC-kabel verhoogt de spanningsstijging. Een grotere sectie en een korter traject stabiliseert de spanning.
Heb ik overspanningsbeveiliging nodig voor mijn PV-installatie?
Een SPD type 2 op AC en mogelijk op DC is vaak aangewezen. Dit beschermt de omvormer en elektronica tegen overspanningen.
Welke connectoren zijn correct voor PV?
MC4 conform IEC 62852 met correcte krimp en afdichting zijn vereist. Gebruik geen gemengde merkdelen om overgangsweerstand te vermijden.
Wat is het doel van een spanningsvaldoel van 1.5 procent?
Een doel van ≤ 1.5 procent op DC minimaliseert verlies en verbetert opbrengst. De sectiekeuze volgt uit stroom en luslengte.
Is UTP-datakabel voorzien bij een PV-installatie?
Een UTP CAT6 naar omvormer of gateway verbetert monitoring en sturing. Houd 5 cm scheiding met voedingskabels.
Welke AC-sectie kies ik voor 5 kW 1-fase op 30 m?
3G6 mm² is aangewezen om spanningsstijging te beperken en uitschakelen te voorkomen.
Wanneer neem ik een 3-fase omvormer?
Bij vermogens boven 5 – 6 kW of wanneer 3-fase beschikbaar is, spreidt een 3-fase omvormer de injectie en verlaagt netspanning per fase.
